Rückfahrlicht.

[Pfeifer Andy]

Hallo, Dauerhaften Rückfahr Licht. Schalter am Getriebe hab ich erneuert, wenn ich die Sicherung 41 ziehe ist das Rückfahrt Licht aus. Also gehe ich von einem Problem mit dem zugehörigen Relais aus. Nur leider habe ich keine Ahnung wo das ist, den es gibt keine Beschreibung bzw Schaltplan. Mazda cx5 Baujahr 2017. Kann mir einer von euch helfen. Dank



[Zebolon cx 5]

Was passiert wenn du NUR den Stecker vom Rückfahrschalter ziehst ?
Schaltpläne findest du hier, Danke an @Tristan fürs teilen.

1. Generation Facelift - Schaltplan CX-5 2016 KE Facelift

Hallo zusammen, habe einen Schaltplan namens "Mazda CX-5 2016 4WD 2.2 Wiring Diagram.pdf" für den KE FL (Facelift) gefunden: Download Er beinhaltet aber wohl nicht nur den 2.2 Diesel Motor (wie im Dateinamen genannt), sondern auch den 2.0 und 2.5 Benziner. Ob es ein europäischer/deutscher...

www.cx5-forum.de



[Pfeifer Andy]

Dann leuchtet dauerhaft weiter



[Zebolon cx 5]

Hörst du beim Sicherung 41 ziehen ein Relais klacken ?
Du könntest ja mal am gezogenen Stecker vom R_Gangschalter eine Kabelbrücke setzten, und schauen ob die Rückfahrscheinwerfer aus gehen !
Es gab schon mal den Fall, da war der Stifft wegen falschem Schalter zu kurz.



[Pfeifer Andy]

Ich habe den Schalter direkt bei M geholt, der ist baugleich mit dem verbauten. Wenn ich die Sicherung ziehe, höre ich kein Relai klicken. Aber die Rückfahr Lampen sind aus bei laufendem MotoDas mit der Brücke ist ne gute Idee. Würde auch schon helfen, was ist noch auf der 41 und wo sitzt das dazugehörige Relais. Der Link von Dir geht leider nicht mehr, (leider) Der Steuer/ Sicherungskasten sowie das Handbuch sind ja zum vergessen. Da kann man nix mit anfangen.



[Zebolon cx 5]

Ich glaube nicht das die Sicherung im Motorraum ein Relais im Innenraum Fußraum steuert.
Der link müsste gehen, ist auch vom @Tristan, Danke fürs teilen.

2. Generation seit 2017 - 2018 CX-5 II KF Workshop Manual & Wiring Diagrams (USA)

2018 CX-5 II KF Workshop Manuals & Wiring Diagrams (USA) Moin Moin zusammen, anbei Links zu meinem heutigen Internetfund, der jedem Bastler/Schrauber und Besitzer eines KF das Herz aufgehen lassen dürfte: Workshop Manuals & Wiring Diagrams (Schaltpläne) des 2018 CX-5 II KF aus den USA...

www.cx5-forum.de



[Tristan]

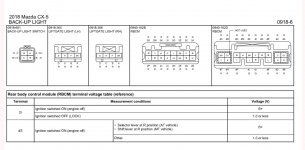

Rückfahrlicht ist in den Wiring Diagrams/Schaltplänen des KF 2018 als Back-Up Light zu finden. Dürfte beim 2017er KF genauso sein.



[Tristan]

Und für die Verbindung zum IG Relais:



[Pfeifer Andy]

Danke , diesmal hat es geklappt mit dem Link.werde das mal Studieren .bei Erfolg melde ich mich wieder
