Anleitung: Außenspiegel reparieren :-(

det

Mitglied
ich habe nur zwei aus metall bestellt.also kein set.


Ingo

Mitglied
Modell
1. (2011–17)
Motor
2.5 G AWD
det, das habe ich doch längst verstanden.
Kann bei meinem ja anders sein...


Ingo

Mitglied
Modell
1. (2011–17)
Motor
2.5 G AWD

ja, das mit dem Glas war in diesem Video perfekt gezeigt, auch wenn meine Hände fast doppelt so groß sind ;)


Anhang anzeigen 94571
Und bleibt die Frage, ist das nun im Mazda Set dabei oder nicht?
Motor ist komplett bestellt, damit erledigt sich doch der Gedanke an diesem Spiegel Zahnräder im Motor zu ersetzen.
Richtig?
Wenn ich den Defekten raus habe, besorge ich mit bei Ali Zwecks Ersatz Zahnräder...lege mir den Motor als Ersatz hin

Aber meine Frage zu den Rastungen ist weiter unbeantwortet, ich zitiere sie nochmals nach vorne 😉


det

Mitglied
die rastung geht wieder wenn die zahnräder neu montiert sind.das hält sich alles gegenseitig.


ragatan

Mitglied
Modell
1. (2011–17)
Motor
2.0 G
Ich habe jetzt alles soweit zerlegt, aber wie bekomme ich das Zahnrad raus??

Bzw. Gibt es denn rahmtn in dem der Motor Sitz als Ersatzteil? Hat jemand eine Nummer dazu?


Anhänge

  • IMG_20210727_113111.jpg
    1,5 MB · Aufrufe: 96
  • IMG_20210727_112820.jpg
    1,9 MB · Aufrufe: 97
Zuletzt bearbeitet:

AmiVanFan

Moderator
Teammitglied

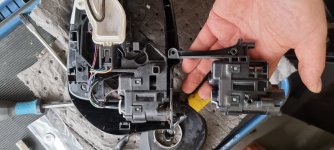

Ich habe jetzt alles soweit zerlegt, aber wie bekomme ich das Zahnrad raus??
Dazu muss der obenliegende "Federring" gelöst werden, um das ganze Geraffel komplett zu demontieren.

VORSICHT! Dieser Federring steht unter starker Spannung der darunter befindlichen Spiralfeder. Für die Demontage ist zwingend ein Schraubstock erforderlich (irgendwo im russischen Forum gibt es dazu ein Video).

Vor der Demontage alle Stellungen der Bauteile zueinander Dokumentieren (Bilder) und markieren (ggf. einritzen). Wenn die Teile nicht in der korrekten Lage wieder eingebaut werden, muss man das Ganze nochmal machen :(
Für den Einbau des Federrings ist eine 22er Nuss erforderlich.

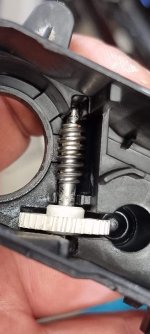

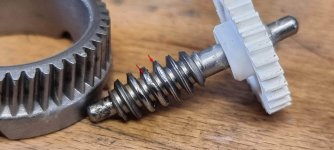

Unten ein paar Bilder. Ich hatte das gebrochene Zahnrad aus einem vorhandenen Antrieb ersetzt, ist also noch kein Metallzahnrad.
Unbedingt vorher das Video ansehen (ich glaube Tristan hatte das mal verlinkt)

PS: das war wohl doch kein Video (?), sondern die Bildergalerie wie im vorstehenden Beitrag.


Anhänge

  • p01_Zahnrad.jpg
    341,9 KB · Aufrufe: 82
  • p02_Zahnrad.jpg
    242,3 KB · Aufrufe: 81
  • p03_Zahnrad.jpg
    176,1 KB · Aufrufe: 77
  • p04_Zahnrad.jpg
    276,4 KB · Aufrufe: 76
  • p05_Zahnrad.jpg
    284,4 KB · Aufrufe: 75
  • p06_Zahnrad.jpg
    199,1 KB · Aufrufe: 74
  • p07_Zahnrad.jpg
    232,9 KB · Aufrufe: 70
  • p08_Zahnrad.jpg
    300,6 KB · Aufrufe: 70
  • p09_Zahnrad.jpg
    199,9 KB · Aufrufe: 71
  • p10_Zahnrad.jpg
    276,3 KB · Aufrufe: 79
Zuletzt bearbeitet:

AmiVanFan

Moderator
Teammitglied
weiter geht´s mit den Bildern


Anhänge

  • p11_Zahnrad.jpg
    275,6 KB · Aufrufe: 44
  • p12_Zahnrad.jpg
    286,7 KB · Aufrufe: 43
  • p13_Zahnrad.jpg
    161,5 KB · Aufrufe: 44
  • p14_Zahnrad.jpg
    639,7 KB · Aufrufe: 50
  • p15_Zahnrad.jpg
    377,9 KB · Aufrufe: 49
  • p16_Zahnrad.jpg
    260,5 KB · Aufrufe: 46
  • p17_Zahnrad.jpg
    518,8 KB · Aufrufe: 48

AmiVanFan

Moderator
Teammitglied
restliche Montage in umgekehrter Reihenfolge und hoffen, dass man die Welle richtig eingebaut hat...


Anhänge

  • p18_Zahnrad.jpg
    216 KB · Aufrufe: 33
  • p19_Zahnrad.jpg
    420,7 KB · Aufrufe: 33
  • p20_Zahnrad.jpg
    289,1 KB · Aufrufe: 34
  • p21_Zahnrad.jpg
    167,2 KB · Aufrufe: 33

Ingo

Mitglied
Modell
1. (2011–17)
Motor
2.5 G AWD
Mein Ersatzmotor ist angekommen, heute Nachmittag gehe ich mal bei.

Ich dachte ich hätte ein Video gesehen, wo einer der Motor im Schraubstock spannt und zerlegt.
Aber es war wohl nur hier die Bilderserie


Ingo

Mitglied
Modell
1. (2011–17)
Motor
2.5 G AWD

Nur ähnlich..... verdammt
KDY0-69-15Zscheint bei meinem 01/2016er FL nicht zu passen

Kennt einer von euch die passende Teilenummer?


Ingo

Mitglied
Modell
1. (2011–17)
Motor
2.5 G AWD
@Ingo,
normalerweise stehen auf allen Mazda_Teilen auch die Teilenummer drauf, einfach mal nachschauen auf deinen Spiegelmotor.
Da steht nichts drauf was nach Mazda Teilenummer ausschaut.
Auf dem Gehäuse des alten Motors steht das gleiche wie auf dem neuen Teil, "F500-3-I PBT.TPE"
Das ist also wenig zielführend.


Ingo

Mitglied
Modell
1. (2011–17)
Motor
2.5 G AWD

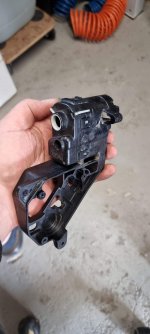

Hier mal mein Motor mit Gehäuserahmen als Vergleich zum oft verlinkten KDY0-69-15Z der definitiv nicht zu meinem Modell passt!


Anhänge

  • 20210808_180123.jpg
    528,7 KB · Aufrufe: 37

Zebolon cx 5

Mitglied
Ist echt schwierig das zu finden, wie wäre es bei diversen Autoverwerter nach einem gebrauchten Spiegel zu suchen, Farbe egal, und dann nur das Innenleben zu tauschen?


Ingo

Mitglied
Modell
1. (2011–17)
Motor
2.5 G AWD
Also Mazda müsste doch einen Ersatzmotor haben, haben sie für den anderen Typ doch auch.
Ich habe mal Online angefragt, ob sie für meinen 01.2016 FL etwas haben.

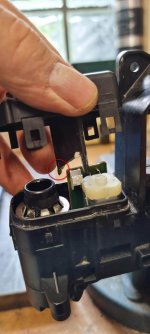

Gebraucht eher ungerne, zur Not zerlege ich den falschen und nehme die Innereien in meinen, gieße mir vorher noch die Rille neue die die Achse führt. Bei Ali gibt es den Motor auch, gebraucht, im Werk ausgebaut wegen Fehler.

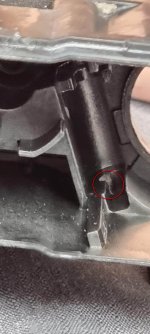

Leider ist ja das Gehäuse ausgeschliffen, der Grund warum der Motor leer läuft, Zahnräder quasi alle heil.


Der Deckel vom Motorgehäuse hat auch noch eine Stützfunktion für die Schneckenwelle, da ist auch was abgebrochen, weggeschliffen oder war ab Werk bereits fehlerhaft.


Anhänge

  • aa.jpg
    289 KB · Aufrufe: 46
  • 20210808_175230.jpg
    559,7 KB · Aufrufe: 44
Zuletzt bearbeitet:
